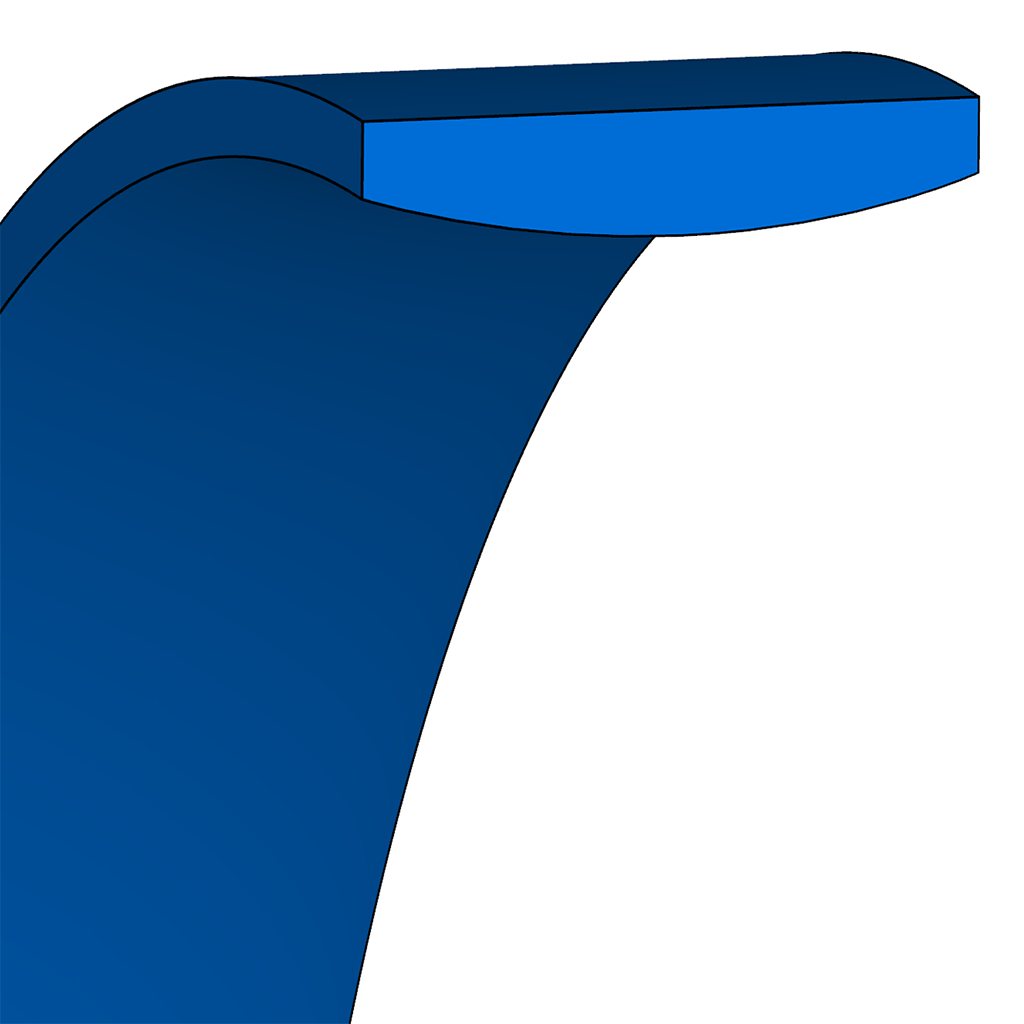

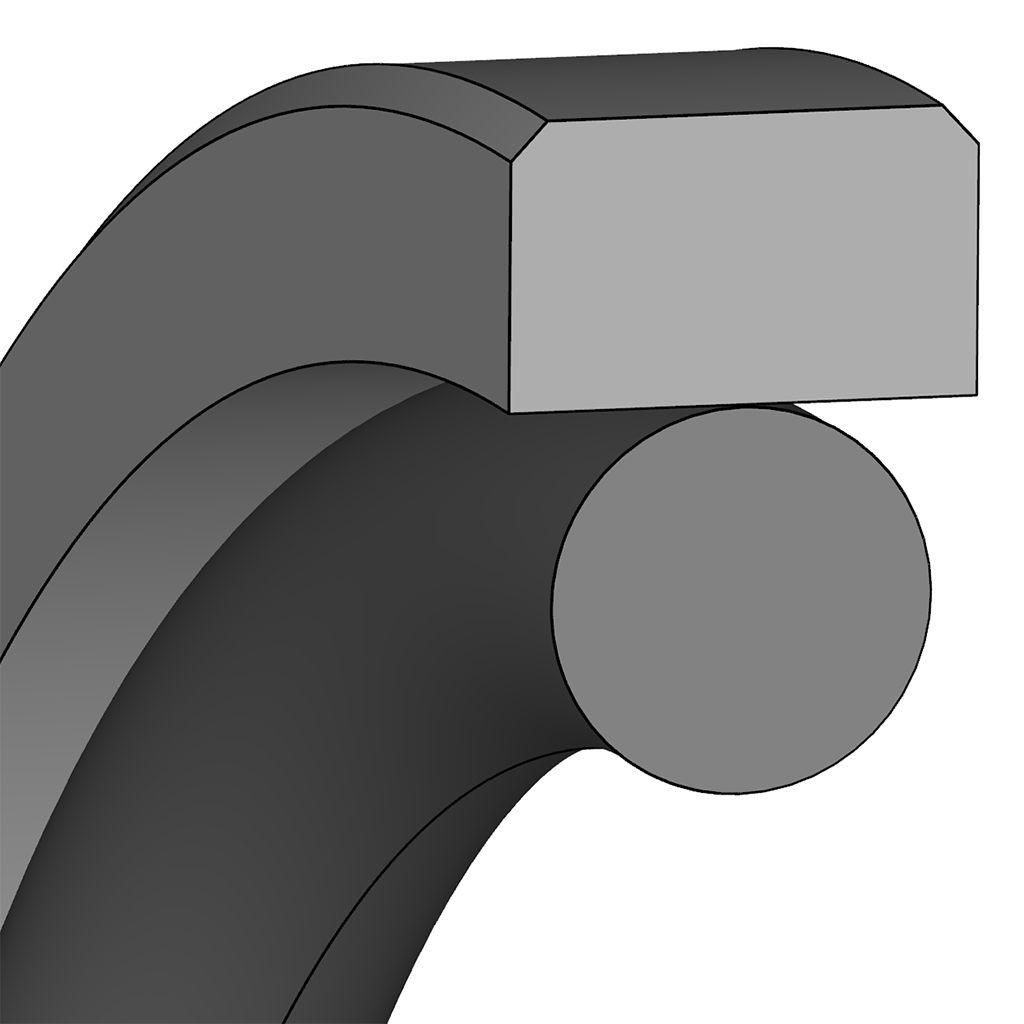

Dichtomatik密封 德氏封弹力平垫(DFL)
所属分类: Dichtomatik密封
产品简介:Dichtomatik密封 德氏封弹力平垫(DFL)安装座孔的设计非常重要,因为旋转油封的外缘会与座孔壁产生静态密封以防止该位置的泄露(第二条泄露途径)。为确保旋转油封在座孔内的紧密配合,座孔的设计必须遵循以下技术要求:公差为获得良好的静密封性,座孔直径 d2采用 DIN ISO 286 标准下的 ISO 公差H8,同时旋转油封外缘采用过盈配合。座孔尺寸根据不同的旋转油封高度 b,所对应的座孔尺寸和固定圆角半径请见下表:座孔上的倒角为了顺利安装旋转油封,座孔应有10°~ 20°的倒角,同时确保过渡处无毛刺。座孔表面光洁度为确保座孔和旋转油封外缘的 良好静密性和安装的稳固性,其表面应符合下述粗糙度值:外包金属骨架 WA 型:
产品详情
安装座孔的设计非常重要,因为旋转油封的外缘会与座孔壁产生静态密封以防止该位置的泄露(第二条泄露途径)。为确保旋转油封在座孔内的紧密配合,座孔的设计必须遵循以下技术要求:
公差
为获得良好的静密封性,座孔直径 d2采用 DIN ISO 286 标准下的 ISO 公差H8,同时旋转油封外缘采用过盈配合。
座孔尺寸
根据不同的旋转油封高度 b,所对应的座孔尺寸和固定圆角半径请见下表:
座孔上的倒角
为了顺利安装旋转油封,座孔应有10°~ 20°的倒角,同时确保过渡处无毛刺。
座孔表面光洁度为确保座孔和旋转油封外缘的 良好静密性和安装的稳固性,其表面应符合下述粗糙度值:
外包金属骨架 WA 型:
R.=1.6~6.3 ym
Rz=10 ~20 ymRmax≤ 25 ym
外露金属骨架 WB 和 WC 型:
R.=0.8 ~3.2 ymR,=6.3 ~16 ymRmax≤ 16 ym
使用外露金属骨架旋转油封或者被用于密封液体或气体时,安装座孔的表面质量应良好,即无损坏且无任何加工痕迹(刮痕、刻痕、砂眼、和凹痕等 )。
