TECNOLAN密封tecnotex油封 活塞及活塞杆两用密封件GT5、GT7
所属分类： TECNOLAN密封
产品简介：TPM组合密封是一种双作用的密封和导向元件，由一个弹体密封圈、两个挡圈和两个导向环组成。密封圈在静态和动态都能起良好密封作用，而挡圈可防止橡胶密封圈被挤入密封间隙，导向环的作用是使活塞在缸筒内导向并吸收径向力。这种设计提供了一种紧凑的密封与导向的组合，可用于开放式或封闭式安装沟槽。优点密封效果好，也适用于支承缸；可安装在封闭式沟槽中，能降低加工成本；经济型的“密封加导向”解决方案；开切口的挡圈和导向环安装方便。技术数据工况技术条件压力:≤ 40 MPa速度:≤ 0.5 m/s温度: -30℃至 100℃材料:矿物液压油，抗燃液压油，HFA，HFB，HFC( 40℃)材料TPM组合密封用于下列材料组合:密封圈:丁晴橡胶，邵氏A 80挡圈:聚酯弹性体导向环: POMtecnotex油封(TECNOLAN) TECNOTEX TSE TSE/AI TGO GT/5 GT/T PSE PSE/K TTS TTS/L TTI TTI/L TTH TTX TLI GUA-RING
产品详情

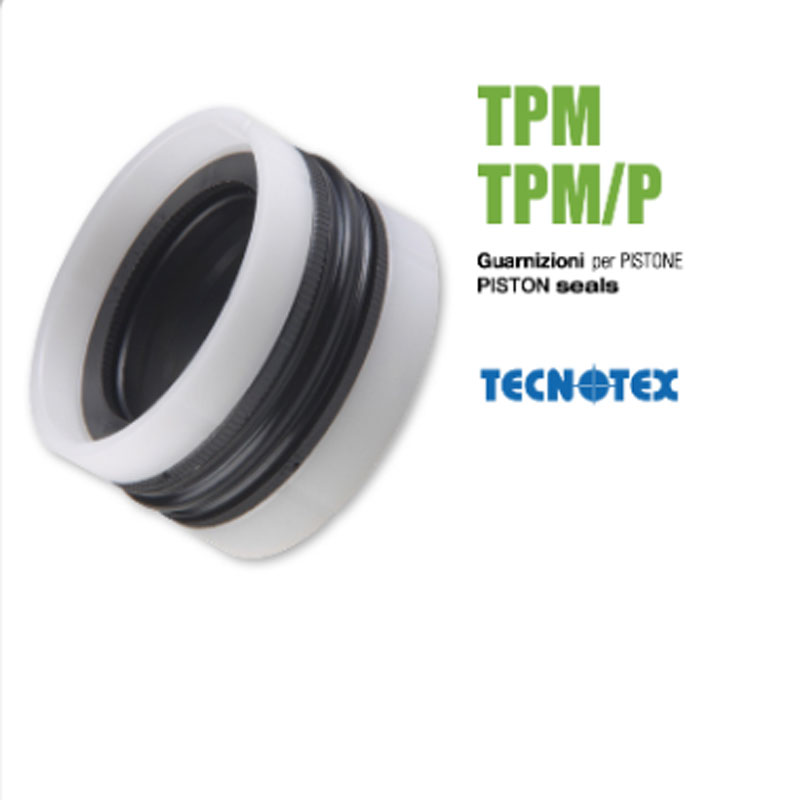

TPM组合密封是一种双作用的密封和导向元件，由一个弹体密封圈、两个挡圈和两个导向环组成。密封圈在静态和动态都能起良好密封作用，而挡圈可防止橡胶密封圈被挤入密封间隙，导向环的作用是使活塞在缸筒内导向并吸收径向力。这种设计提供了一种紧凑的密封与导向的组合，可用于开放式或封闭式安装沟槽。
优点
-密封效果好，也适用于支承缸；可安装在封闭式沟槽中，能降低加工成本；经济型的“密封加导向”解决方案；开切口的挡圈和导向环安装方便。
技术数据
工况技术条件
压力:≤ 40 MPa
速度:≤ 0.5 m/s
温度: -30℃至 100℃
材料:矿物液压油，抗燃液压油，HFA，HFB，HFC( 40℃)
材料
TPM组合密封用于下列材料组合:
密封圈:丁晴橡胶，邵氏A 80
挡圈:聚酯弹性体
导向环: POM
tecnotex油封(TECNOLAN) TECNOTEX TSE TSE/AI TGO GT/5 GT/T PSE PSE/K TTS TTS/L TTI TTI/L TTH TTX TLI GUA-RING
型号 | 规格 |
GT5 078039 | 18*8*18.5 |
GT7 078039 | 20*10*11 |
GT7 086047 | 20*10*18.5 |
GT7 094055 | 22*12*18.5 |
GT5 098047 | 24*14*18.5 |
GT7 098059 | 25*12*14.35 |
GT7 102062 | 25*14*18.5 |
GT7 110070 | 26*16*18.5 |
GT5 114062 | 28*18*18.5 |
GT7 118078 | 29*16*14.35 |
GT5 118078 | 30*20*18.5 |
GT5 122070 | 30*20*21.5 |
GT5 124078 | 31*18*14.32 |
GT5 125078 | 31.5*20*17.5 |
GT7 125078 | 32*20*17.5 |
GT5 125086 | 32*20*22.5 |
GT7 125086 | 32*22*18.15 |
GT5 129078 | 32*22*18.5 |
GT7 133086 | 33*20*14.35 |
GT5 137098 | 34*22*22.5 |
GT5 141078 | 35*25*17.3 |
GT7 145098 | 36*20*24 |
GT5 149086 | 37*25*22.5 |
GT5 157098 | 38*22*26 |
GT5 157118 | 40*25*19.85 |
GT7 157098 | 40*30*21.8 |
GT5 157110 | 40*25*22.5 |
GT7 157110 | 40*28*17 |
GT7 165118 | 40*28*22.5 |
GT5 165098 | 42*30*22.5 |
GT5 165118 | 42*25*25.4 |
GT5 165125 | 42*30*20 |
GT7 169110 | 42*32*17.3 |
GT5 173110 | 43*28*22.5 |
GT7 173125 | 44*28*17.65 |
GT5 177098 | 44*32*22.5 |
GT5 177137 | 45*25*22.5 |
GT5 177118 | 45*35*21.78 |
GT7 177118 | 45*30*22.2 |
GT5 177102 | 45*30*22.5 |
GT7 184125 | 45*26*29.4 |
GT7 184137 | 47*32*22.5 |
GT7 188141 | 47*35*22.5 |
GT5 196157 | 48*36*22.5 |
GT5 196137 | 50*40*17.3 |
GT5 196118 | 50*35*22.5 |
GT7 200141 | 50*30*29.37 |
GT5 204141 | 51*36*22.5 |
GT7 204157 | 52*36*17.6 |
GT7 212165 | 52*40*22.5 |
GT5 216177 | 54*42*22.5 |
GT7 216157 | 55*45*17.5 |
GT5 216157 | 55*40*22.5 |
GT5 216153 | 55*40*22.6 |
GT5 216157 | 55*39*25.4 |
GT5 216149 | 55*40*26.2 |
GT5 220157 | 55*38*28 |
GT7 224165 | 56*40*17.63 |
GT5 236157 | 57*42*22.5 |
GT7 236177 | 60*40*30 |
GT5 236177 | 60*45*22.5 |
GT5 236188 | 60*45*22.2 |
GT5 240177 | 60*48*25 |
GT5 244188 | 61*45*29 |
GT5 255196 | 62*48*22.22 |
GT7 255196 | 65*50*24.6 |
GT7 255177 | 65*50*22.5 |
GT5 255177 | 65*45*27.5 |
GT5 255157 | 65*45*28 |
GT5 255196 | 65*40*35.75 |
GT5 263216 | 65*50*24.6 |
GT5 271200 | 67*55*25 |
GT5 275196/B | 69*51*28 |
GT5 275216 | 70*50*21.95 |
GT7 275216 | 70*55*26.5 |
GT5 275196 | 70*55*22.5 |
GT7 275196 | 70*50*30 |
GT7 279220 | 70*50*30 |
GT5 284204 | 71*56*22.5 |
GT7 295216 | 72*52*38.5 |
GT5 295216 | 75*55*30 |
GT5 295236 | 75*55*38.5 |
GT7 295236 | 75*60*19 |
GT5 299220 | 75*60*22.5 |
GT5 299200 | 76*56*22 |
GT7 299220 | 76*51*17.5 |
GT5 299236 | 76*56*37 |
GT7 303255 | 76*60*29 |
GT5 303255 | 77*65*22.5 |
GT5 303236 | 77*65*21 |
GT7 307248 | 77*60*27 |
GT7 314255/AI | 78*63*22.5 |
GT7 314255 | 80*65*29 |
GT5 314255 | 80*65*22.5 |
GT5 314251 | 80*65*26 |
GT5 314236 | 80*64*25.8 |
GT5 314251 | 80*60*22 |
GT5 314236 | 80*63.5*28 |
GT5 314236 | 80*60*32.15 |
GT5 326248 | 80*60*32.15 |
GT7 314236 | 83*63*21.94 |
GT7 326248 | 80*60*37 |
GT5 326248 | 83*63*37 |
GT5 334255 | 83*63*22 |
GT7 334255 | 85*65*29 |
GT7 334275 | 85*65*41 |
GT5 334275 | 85*70*22.5 |
GT5 354275/B | 85*70*28 |
GT5 354275 | 90*70*22 |
GT7 354275 | 90*70*30 |
GT7 354295 | 90*70*41 |
GT5 354295 | 90*75*22.5 |
GT5 374295 | 90*75*22.5 |
GT7 374295 | 95*75*30 |
GT5 374314 | 95*75*41 |
GT7 374314 | 95*80*17.5 |
GT5 393295 | 95*80*22.5 |
GT5 393314 | 100*75*37.5 |
GT7 393314 | 100*80*30 |
GT7 393334 | 100*80*41 |
GT5 413314 | 100*85*22.5 |
GT7 413334 | 105*80*27.4 |
GT7 413354 | 105*85*41 |
GT5 413354 | 105*90*22.5 |
GT5 433354/1 | 105*90*31.75 |
GT5 433354/2 | 110*90*25 |
GT5 433354/3 | 110*90*26.9 |
GT7 433354 | 110*90*30 |
GT5 433374 | 110*90*41 |
GT5 452334 | 110*95*24 |
GT5 452354 | 115*85*43 |
GT5 452374 | 115*90*27.41 |
GT5 452393 | 115*95*31 |
GT7 452393 | 115*100*25.3 |
GT5 472354 | 115*100*30 |
GT5 472393 | 120*90*42 |
GT7 472393 | 120*100*28 |
GT5 472413 | 120*100*41 |
GT5 492374 | 120*105*25 |
GT5 492393/B | 125*95*40 |
GT5 492393 | 125*100*27.4 |
GT5 492413 | 125*100*36.9 |
GT7 492433 | 125*105*29.76 |
GT5 511409 | 125*110*30 |
GT5 511433 | 130*104*37 |
GT7 511433 | 130*110*30 |
GT5 511448 | 130*110*41 |
GT7 511452 | 130*114*25.8 |
GT5 519433 | 130*115*30 |
GT5 523492 | 132*110*36.5 |
GT5 531433 | 133*125*22.5 |
GT7 551452 | 135*110*41.5 |
GT5 551452 | 140*115*46 |
GT5 551472 | 140*115*37.12 |
GT7 551492 | 140*120*30 |
GT5 570472 | 140*125*34 |
GT5 570492 | 145*120*39.5 |
GT5 570511 | 145*125*29.6 |
GT5 590472 | 145*130*30 |
GT5 590492 | 150*120*44 |
GT7 590492 | 150*125*27.4 |
GT5 590511 | 150*125*46 |
GT5 610492 | 150*130*29.76 |
GT5 610511 | 155*125*34 |
GT5 610531 | 155*130*40 |
GT7 610551 | 155*135*30.55 |
GT5 629551 | 155*140*34 |
GT5 629511 | 160*140*28.5 |
GT5 649551 | 160*130*41.5 |
GT7 649551 | 165*140*41.95 |
GT5 669551 | 165*140*46 |
GT5 669570 | 170*140*32.97 |
GT5 669590 | 170*145*38.1 |
GT7 669590 | 170*150*30.55 |
GT5 681622 | 170*150*41 |
GT5 681649 | 173*158*25 |
GT5 688606 | 173*165*22.5 |
GT5 688610 | 175*154*29.44 |
GT5 688629 | 175*155*30 |
GT5 708590 | 175*160*26 |
GT7 708590 | 180*150*40 |
GT5 708599 | 180*150*60 |
GT5 708614 | 180*152.3*请向本司查询 |
GT5 708629 | 180*156*60 |
GT7 708629 | 180*160*30 |
GT5 708649 | 180*160*40 |
GT5 716618 | 180*165*请向本司查询 |
GT5 729602 | 182*157*30.25 |
GT5 729629 | 185*153*75 |
GT5 748629 | 185*160*请向本司查询 |
GT7 748629 | 190*160*33 |
GT5 748649 | 190*160*60 |
GT5 767649 | 190*165*34 |
GT5 767669 | 195*165*40.46 |
GT7 787669 | 195*170*37.5 |
GT5 787688 | 200*170*60 |
GT5 787708 | 200*175*42 |
GT7 787708/1 | 200*180*30 |
GT5 787737 | 200*180*41 |
GT5 799759 | 200*187.13*21.74 |
GT5 807728 | 203*193*23 |
GT5 826708 | 205*185*28 |
GT7 826708 | 210*180*33 |
GT5 826728 | 210*180*60 |
GT5 846728 | 210*185*请向本司查询 |
GT5 846748 | 215*185*42.5 |
GT7 866748 | 215*190*36 |
GT7 866787 | 220*190*60 |
GT5 866787 | 220*200*41 |
GT5 885767 | 220*200*30 |
GT5 885807 | 225*195*49 |
GT5 905787 | 225*205*19.5 |
GT7 905787 | 230*200*32.97 |
GT5 944787 | 230*200*60 |
GT5 944826 | 240*200*60 |
GT5 944866 | 240*210*42.1 |
GT5 964846 | 240*220*30 |
GT7 984866 | 245*215*45 |
GT5 984866 | 250*220*60 |
GT5 1000881 | 250*220*52 |
GT5 1000900 | 254*224*32.97 |
GT5 1003846 | 254*228.6*38.1 |
GT5 1003885 | 255*215*50 |
GT5 1024866 | 255*225*45 |
GT5 1024905 | 260*220*60 |
GT5 1024944 | 260*230*45 |
GT5 1062905 | 260*240*45 |
GT5 1062944 | 270*230*60 |
GT7 1062944 | 270*240*45 |
GT5 1062984 | 270*240*64 |
GT5 1082964 | 270*250*27 |
GT5 10821003 | 275*245*46 |
GT5 1102944 | 275*255*30 |
GT5 1102984/1 | 280*240*60 |
GT5 1102984 | 280*250*43 |
GT5 11021023 | 280*250*33 |
GT5 11221003 | 280*260*40 |
GT5 11221043 | 285*255*44 |
GT5 1141984 | 285*265*29 |
GT5 11411024 | 290*250*60 |
GT5 11411043 | 290*260*40.5 |
GT5 11611043 | 290*265*请向本司查询 |
GT5 11811024 | 295*265*40 |
GT5 11811062 | 300*260*54 |
GT5 12001082 | 300*270*46 |
GT5 12201062 | 305*275*46 |
GT5 12201102 | 310*270*60 |
GT7 12201102/1 | 310*280*50.5 |
GT5 12401102 | 310*280*60 |
GT5 12401122 | 315*280*38.45 |
GT5 12591102 | 315*285*40 |
GT5 12591141 | 320*280*57 |
GT5 12591181 | 320*290*50.8 |
GT5 12791122 | 320*300*32 |
GT5 12791161 | 325*285*60 |
GT5 12991141 | 325*295*46 |
GT5 12991181 | 330*290*54 |
GT5 12991220 | 330*300*46 |
GT5 13381181 | 330*310*30 |
GT5 13381220 | 340*300*54 |
GT5 13581240 | 340*310*46 |
GT5 13771220 | 345*315*52 |
GT5 13771232 | 350*310*60 |
GT5 13771240/B | 350*313*46 |
GT5 13771248 | 350*315*45 |
GT5 13771259 | 350*317*请向本司查询 |
GT5 13971240 | 350*320*50 |
GT5 13971279 | 355*315*50 |
GT5 14171259 | 355*325*46 |
GT5 14371259 | 360*320*54 |
GT5 14371279 | 365*320*55 |
GT5 14561299 | 365*325*56 |
GT5 14561338 | 370*330*60 |
GT5 14961338 | 370*340*46 |
GT5 14961377 | 380*340*60 |
GT5 15001397 | 380*350*46 |
GT5 15351377 | 381*355*42 |
GT5 15311269 | 390*350*60 |
GT5 15741417 | 390*360*50 |
GT5 15741452 | 400*360*60 |
GT5 15941476 | 400*369*46 |
GT5 16531496 | 405*375*46 |
GT5 16531511 | 420*380*60 |
GT5 16531531 | 420*384*51 |
GT5 16921531 | 420*390*50 |
GT5 16921574 | 430*390*60 |
GT5 17321496 | 430*400*48 |
GT5 17321574 | 440*380*85 |
GT5 17711574 | 440*400*54 |
GT5 17711614 | 450*400*75 |
GT5 17711637 | 450*410*60 |
GT5 17711653 | 450*416*50 |
GT5 18111653 | 450*420*46 |
GT5 18111653/1 | 460*420*52 |
GT5 18261692 | 460*420*65 |
GT5 18301673 | 464*430*49 |
GT5 18701751 | 465*425*60 |
GT5 18891732 | 475*445*46 |
GT5 19091755 | 480*440*59 |
GT5 19291771 | 485*446*50 |
GT5 19371811 | 490*450*60 |
GT5 19681771 | 492*460*50 |
GT5 19681822 | 500*450*75 |
GT5 19681822 | 500*460*60 |
GT5 19681850 | 500*463*55 |
GT5 19801858 | 500*470*46 |
GT5 20071811 | 503*472*45 |
GT5 20071889 | 510*460*75 |
GT5 20471889 | 510*480*46 |
GT5 20861929 | 520*480*60 |
GT5 21251968 | 530*490*60 |
GT5 21252000 | 540*500*60 |
GT5 21451988 | 540*508*47 |
GT5 21651968 | 545*505*60 |
GT5 21652047 | 550*500*75 |
GT5 22042007 | 550*520*46 |
GT5 22042047 | 560*510*75 |
GT5 22382086 | 560*520*60 |
GT5 22442047 | 568.5*530*60 |
GT5 23222165 | 570*520*75 |
GT5 23302153 | 590*550*60 |
GT5 23422224 | 592*547*66 |
GT5 23622204 | 595*565*49 |
GT5 24212263 | 600*560*57 |
GT5 24402283 | 615*575*60 |
GT5 24802283 | 620*580*60 |
GT5 24802322 | 630*580*64 |
GT5 25192362 | 630*590*60 |
GT5 25482400 | 640*600*60 |
GT5 25592362 | 647.2*609.6*53.5 |
GT5 25592401 | 650*600*75 |
GT5 25592480 | 650*610*60 |
GT5 26372480 | 650*620*44 |
GT5 26772480 | 670*630*60 |
GT5 27542598 | 680*630*173 |
GT5 27752618 | 700*660*60 |
GT5 28342637 | 705*665*60 |
GT5 28342677 | 720*670*75 |
GT5 29052754 | 720*680*60 |
GT5 29132754 | 738*700*64 |
GT5 29212740 | 740*700*60 |
GT5 29212754 | 742*696*78 |
GT5 29402744 | 742*700*60 |
GT5 29532756 | 747*697*75 |
GT5 29722748 | 750*700*75 |
GT5 31572996 | 755*698*75 |
GT5 33063148 | 802*761*70 |
GT5 33463149 | 840*800*60 |
GT5 34253228 | 850*800*75 |
GT5 35113346 | 870*820*75 |
GT5 35433385 | 892*850*62 |
GT5 35823385 | 900*860*60 |
GT5 37383542 | 910*860*75 |
GT5 38973700 | 950*900*75 |
GT5 39373738 | 990*940*70 |
GT5 40003822 | 1000*950*75 |
GT5 40153818 | 1016*971*54 |
GT5 | 1020*970*7 |
